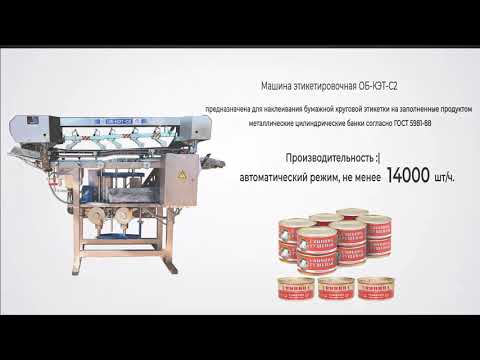

Машина этикетировочная ОБ-КЭТ-С2

от 300 000 руб
выгода 100 000 руб
от 400 000 руб

Этикетировочная машина марки ОБ-КЭТ-С2 предназначена для наклеивания боковой этикетки на заполненные продуктом металлические цилиндрические банки согласно ГОСТ 5981-88.

Этикетировочная машина может использоваться в линиях упаковывания молочных, мясных, овощных консервов, а также для упаковывания рыбных консервов в составе линий, установленных на морских судах.

Машина может быть использована для автономной работы на предприятиях пищевой и других отраслей промышленности, где применяются аналогичные банки.

При работе машины автономно ее производительность не регламентируется.

узнать цену
Наши специалисты подробно расскажут вам о товаре и его стоимости

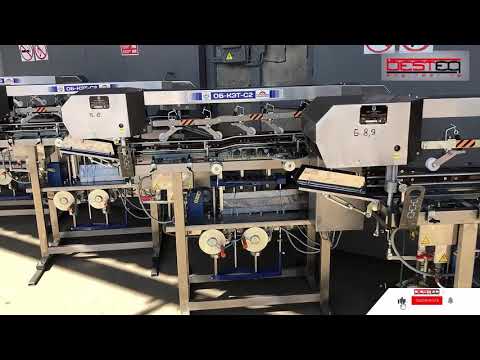

Устройство этикетировочной машины ОБ-КЭТ-С2

1. Рама

2. Стойка левая

3. Стойка правая

4. Ванна клеевая

5. Механизм подачи этикеток

6. Стол

7. Магазин этикеток

8. Прижим

9. Направляющие

10. Электропульт

11. Насос клеевой

12. Привод

13. Емкость для клея

14. Приемный столик

15. Выпускной столик



К раме (1) крепятся левая и правая стойки, связанные между собой ременным транспортером для перемещения банок. В правой стойке (3) машины находится ведущая станция ременного транспортера, в левой стойке (2) - ведомая станция транспортера  и делительный ролик. Электродвигатель (12) с редуктором установлены на плите в нижней части рамы. В середине машины размещены механизм подачи этикеток (5) и магазин этикеток (7). Внутри рамы машины расположена клеевая ванна (4) с электронагревателем и шестеренчатый клеевой насос (11). К боковой части рамы машины крепится пульт управления (10) и емкость с клеем (13).

Работа машины осуществляется следующим образом:

По приемному столику, устанавливаемого под наклоном, непрерывный поток банок поступает к делительному ролику, разделяющему поток банок с определенным шагом. Интервал между банками зависит от угла наклона приемного столика.

Дальнейшее перемещение раздельно движущихся банок осуществляется ремнем транспортера, который прижимается к банкам подпружиненными роликами. При прохождении банок над клеевой ванной (4) клеевые ролики наносят на цилиндрическую поверхность банок клеевые пятна. Клей в ванне подогревается электронагревателем. Рабочая температура клея поддерживается автоматически терморегулятором.

Далее при движении банки над магазином этикеток (7) банка захватывает клеевыми пятнами передний край верхней этикетки, накручивает ее на себя и отделяет ее от стопы. Задний край этикетки, смазанный клеем из клеевой планки, приклеивается внахлестку к переднему краю. В планку клей нагнетается насосом, приводимым в движение периодически движущейся банкой через рычажно-храповой механизм. Клей находится в клеевом бачке (13) и циркулирует в системе "бачок-насос".

Когда банка попадает на столик (6) с резиновой накладкой, этикетка разглаживается и фиксируется на банке. По мере забора определенного количества этикеток, включается механизм подачи (5), который поднимает стопу этикеток вверх, осуществляя контакт верхней этикетки с банкой.

Производительность:
- полуавтоматический режим, не менее
- автоматический режим, не менее

6000-9000 шт/ч
9000-14000 шт/ч
Тип машины линейный, непрерывного действия
Установленная мощность, не более 1,55 кВт
Потребление электроэнергии, не более 0,9 кВт/ч
Напряжение 380+38 В/ 50 +1 Гц
Габариты, мм
- длина
- ширина
- высота

2000+50
700+50
1200+50
Занимаемая площадь, не более 1,4 кв.м
Масса 290 кг
